Кабінет пересувний лабораторний
Кабінет діагностичний рухомий (КДР) «КРАС» найкращий помічник для комплексної лабораторної діагностики захворювань людини та всього комплексу біохімічних і гематологічних аналізів поза стаціонарних лабораторних закладів. Незамінним такий кабінет є й при обстеженні студентів та робітників підприємств на місцях. КДР призначено для пересування шляхами з твердим покриттям в умовах помірного клімату, але не призначені для роботи на ходу.
Прекрасні ізотермічні та шумоізоляційні властивості кабінету-фургону та зручно розташоване обладнання забезпечують комфортну роботу протягом усього робочого дня.
Пересувний лабораторно-діагностичний кабінет оснащений, системами: кондіцюювання; освітлення; приточно-витяжної вентиляції; УФ опромінення, а система прискореного обігріву дозволяє прогріти устаткування за 15-30 хвилин.
Пересувний лабораторно-діагностичний кабінет оснащений сучасними лабораторними приладами для проведення діагностики під час обстеження населення та забезпечує наступні діагностичні дослідження пацієнта:
- біохімічний аналіз крові;
- загальний клінічний аналіз крові;
- гематологічне досліджування крові;
- імунологічне дослідження;
- загальний клінічний аналіз сечі та інше.
Кабінет діагностичний рухомий «КРАС» найкращий помічник для мамографічного обстеження населення віддалених районів, в яких лікарні та клініки не обладнанні мамографічними кабінетами. Незамінним це обладнання є й при обстеженні студентів та робітників підприємств на місцях.
Прекрасні ізотермічні та шумоізоляційні властивості кабінету-фургону та зручно розташоване обладнання забезпечують комфортну роботу протягом усього робочого дня, а система прискореного обігріву дозволяє прогріти устаткування за 15-30 хв.
У кабінеті вмонтований мамограф діагностичний «Либідь». Апарат призначений для проведення діагностичних скринінгових досліджень в мамології. Мамограф забезпечує низьку дозу опромінення. Для реєстрації рентгенівського випромінювання, що пройшло крізь орган пацієнта, використовується цифровий приймач з просторовою розподільною здатність 8 пар ліній/мм, що забезпечує високоякісне зображення молочної залози, необхідне для точної діагностики.
Мамограф діагностичний «Либідь» оснащений високочастотним пристроєм рентгенівського живлення з частотою перетворення 30 кГц, який під час роботи дозволяє істотно знизити пульсації напруги на рентгенівській трубці, збільшити термін її використання і поліпшити точність підтримки анодної напруги до 2% при всіх дестабілізуючих факторах.
Кожне автоматизоване робоче місце рентген-лаборанта та лікаря-рентгенолога комплектується комп'ютером та двома моніторами, джерелом безперебійного живлення, офісним столом та стільцем, лазерним офісним принтером - для друку періодичних звітів та фотопринтер - для друку знімків.
Лікар має можливість оперативно обробляти та аналізувати одержані зображення, працювати з базами даних, обробляти знімки та архівувати їх на DVD-диск, друкувати знімки та звіти, працювати в міжнародних телекомунікаційних мережах.
Програмне забезпечення мамографу діагностичного «ЛИБІДЬ» відповідає міжнародному стандарту DІСОМ-3.0, що дозволяє при необхідності інтегрувати його в будь-яку сучасну медичну інформаційну систему.
Установлені алгоритми цифрової обробки зображень забезпечують ефективний постпроцесінг діагностичної інформації після закінчення зйомки з метою забезпечення її максимальної якості.

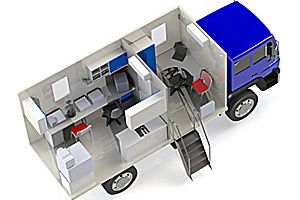

Кабінети діагностичні пересувні виготовлені на базі вантажного автомобіля та призначені для забезпечення масових діагностичних медичних досліджень людей на рентгенографічних та ультразвукових апаратах.
Кабінети призначені для експлуатації у віддалених районах, де лікарні та клініки не мають належного устаткування або лікувальні установи взагалі відсутні. Зручність цих кабінетів у тому, що обстеження школярів, студентів і працівників підприємств може відбуватися безпосередньо на місцях навчання або праці.
Належні тепло- та шумоізоляційні властивості кабінету-фургону, зручно розташоване ергономічне устаткування забезпечують комфортну роботу персоналу протягом усього робочого дня, а система форсованого обігріву дозволяє підготувати все необхідне для роботи за 15-30 хвилин.
Кабінети діагностичні пересувні це:
- мобільна і якісна діагностика;
- швидке й комфортне пересування на значні відстані;
- простий і зручний кабінет-фургон (площею від 13 м2 при висоті стелі 2,4 м), виготовлений з термоізоляційних сендвіч-панелей із встановленими віконними склопакетами;
- система вентиляції, кондиціювання й прискореного обігріву приміщення.
Для ефективної й комфортної роботи робоче місце лікаря-рентгенолога встановлюється в лікарні та комплектується комп'ютером, джерелом безперебійного електрозабезпечення, столом і стільцем, графічним принтером.
- робоче місце рентген-лаборанта: комп'ютер, монітор і безперебійне джерело електрозабезпечення ( для рентгенодіагностичних кабінетів);
- шафа для документів;
- шафа для одягу персоналу;
- диван-кушетка, у якій зберігаються змінні комплектуючі та ЗІП;
- кондиціонер;
- вішалка для одягу пацієнтів.

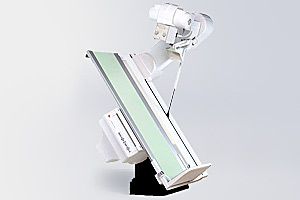

Комплекс рентгенівський діагностичний «МЕДИКС» на основі телекерованого стола-штатива містить у собі можливості трьох робочих місць стандартного КРД, у тому числі й можливість виконання лінійної томографії при будь-якому куті нахилу стола-штатива.
Випромінювач кріпиться над столом та дозволяє виконувати всі види рентгенографічних та рентгеноскопічних досліджень. Положення випромінювача щодо плівки під декою може приймати довільне положення у діапазоні від 115 до 150 см, що дозволяє виконувати знімки з мінімальним геометричним спотворенням.
Підсилювач рентгенівського зображення (ПРЗ) знаходиться разом з екранно-знімальним пристроєм (ЕЗП) під декою стола. Стіл має широкий діапазон просторових переміщень дека. Так само стіл оснащений рентгенопрозорим компресійним тубусом.
Апарат комплектується ПРЗ «АМЕТИСТ» на базі 9-ти або 12-ти дюймового РЕОП з ТВ-системою другого стандарту на базі ПЗЗ-матриці розміром 1024х1024 пікселей. Для досліджень на ПРЗ, лікарю не потрібно виходити з пультової, всі маніпуляції з апаратом можна виконувати дистанційно.
В ПРЗ застосована система шумозаглушення та є можливість запам’ятовування останніх 16 кадрів. Для зменшення променевого навантаження на пацієнта, при проведенні рентгеноскопічних досліджень в апараті реалізований режим «пульс-флюоро».
Цифрові можливості апарату реалізуються в повному обсязі на автоматизованому робочому місці лікаря-рентгенолога та дає можливість зберігати та обробляти рентгенівські зображення та потокове відео, збільшувати зображення області що цікавить лікаря та вести електронний архів даних. Основою АРМ є сучасний комп’ютер, оснащений системою введення та оцифровки аналогового рентгенівського зображення «АКОРД».
В апараті встановлений рентгеноекспонометр з іонізаційною камерою. У комплект входить пристрій живлення «КРАС 30/50» з набором убудованих програм орган-автоматики.

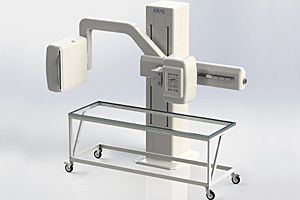

Комплекс рентгенівський діагностичний «МЕДИКС» на 3 робочих місця призначений для проведення всіх типів рентгенографічних та рентгеноскопічних досліджень.
Добре продумана ергономіка полегшує та прискорює всі звичайні дослідження. Новий апарат дає кращу якість зображення, має більшу ефективність та надійність.
Перше робоче місце комплексу представлене повортним столом-штативом (ПСШ), що поєднує в собі сучасний дизайн та зручність і надійність у роботі. Відмінна збалансованість поворотного столу забезпечує плавність позиціювання. Сучасне та ефективне керування досягається завдяки оснащенню рухомої частини столу сучасними системами регулювання.
Керування положеннями столу та деки виконується з панелі керування, розташованому на екрано-знімальному пристрої. Поворот столу виконується в межах від +90 градусів (вертикальне положення) до -15 градусів (положення по тренделенбургу). Переміщення деки виконується в поперечному +/-100 мм, та повздовжньому напрямках. Повздовжнє переміщення виконується в межах 600 мм в напрямку голови пацієнта та 400 мм в напрямку ніг.
Під декою стола розташований рентгенівський випромінювач з моторизованим коліматором.
ПСШ оснащений електронним екранно-знімальним пристроєм (ЕЗП) з функціями формат-автоматики, вибором програми поділу касети при знімку з лічильником кадрів, а також підсилювачем рентгенівського зображення. Область застосування підсилювача яскравості рентгенівського зображення (ПРЗ) - флюороскопія, а саме, всілякі гастроентерологічні, гінекологічні, урологічні та інші дослідження із застосуванням контрастних речовин.
ПРЗ - виконується на 9 дюймовому РЕОП TOSHIBA, якій має високу роздільну здатність – до 48 пар ліній/см, перемикання трьох робочих полів, та великий коефіцієнт перетворення.
Телевізійна система оснащена ПЗЗ камерою. Телевізійний тракт оснащений системою шумозаглушення, системою автоматичної стабілізації яскравості, та підтримує режим запам’ятовування останнього кадру (до 14 кадрів). У комплект постачання входить TFT-монітор 17.
Друге та третє робочі місця - призначено для проведення всіх типів рентгенографічних досліджень та складається із:
- стійки для рентгенографіїї з електромеханічним приводом вертикального переміщення й повороту траверси та змінної фокусною відстанню;
- приймач малодозовий з цифровою обробкою зображення Альфа-Р4000;
- рентгенівський випромінювач з коліматором.
Обертова система «приймач-випромінювач» дозволяє виконувати знімки під кутами відносно горизонталі від -45 градусів до +90 градусів та має діапазон переміщення по вертикали від 62 см до 157 см (відстань виміряна від підлоги до центру фокусної крапки випромінювача). Зміна фокусної відстані виконується в межах від 100см до 180см. Також є можливість змінювати кут цифрового приймача відносно рентгенівського променя в межах 45 градусів.
Для реєстрації рентгенівського зображення використовується цифровий приймач рентгенівського зображення, який має просторову розподільчу здатність не менше 4,0 пар ліній на мм, та динамічний діапазон не менше 200. Розмір робочого поля приймача – 385 х 385мм +/-10%.
Застосування сучасної рентгенографічної системи із цифровою обробкою зображення дозволяє знизити променеве навантаження на пацієнтів, отримати високу діагностичну ефективність обстежень і значну економію коштів.
Діафрагма має ручне керування, та оснащена світловим центратором.
Стіл для рентгенографії (стіл-каталка з рентгенопрозорою декою) використовується для проведення діагностичних процедур у положенні лежачи. Стіл має відкритий простір у нижній області, колеса діаметром не менше 100 мм та тормозні фіксатори коліс.
На скопічному та графічному робочих місцях використовуються рентгенівські випромінювачі TOSHIBA серии Е72ХХ. Випромінювачі оснащено рентгенівскою трубкою з обертовим анодом и максимальною анодною напругою 150кВ.
Комплекс оснащується високочастотним, рентгенівським пристроєм живлення потужністю 50 кВт. Набір з більш ніж 500 програм органоавтоматики дозволяє прискорити роботу лаборанта з проведення досліджень. Крім того, передбачена можливість створення персональних програм під певні вимоги та ручна система регулювання експозиції.
За побажанням замовника до комплектації комплексу може входити автоматизоване робоче місце лікаря-рентгенолога, обладнане сучасним комп’ютером з програмнім забезпеченням, що працює в міжнародному медичному стандарті DICOM 3.0. Програмне забезпечення дозволяє записувати потокове відео рентгеноскопічних досліджень, обробляти рентгенівські зображення, вести електронний архів зображень та зберігати їх на DVD-дисках. Програма може легко інтегруватися в існуючі інформаційні системи. Також за бажанням замовника, друге та третє робочі місця можуть комплектуватися стандартною рентгенівською решіткою для виконання класичних плівкових знімків, або системою цифрової радіографії (CR системою).
Комплектація апарату:
- Підсилювач яскравості рентгенівського зображення;
- Друге і третє робоче місце стійка для рентгенографії з електромеханічним приводом вертикального переміщення й повороту траверси;
- Приймач малодозовий з цифровою обробкою рентгенівського зображення Альфа-Р4000
- Автоматичне робоче місце (рентген-лаборанта);
- Автоматичне робоче місце (лікаря-рентгенолога);
- Стіл для рентгенографії (стіл - каталка з рентгенопрозорою декою);
- Принтер TRIMAX TX40;
- Два випромінювача з рентгенівськими трубками;
