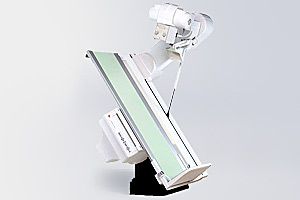

Комплекс рентгенівський діагностичний «МЕДИКС» на основі телекерованого стола штатива
Комплекс рентгенівський діагностичний «МЕДИКС» на основі телекерованого стола-штатива містить у собі можливості трьох робочих місць стандартного КРД, у тому числі й можливість виконання лінійної томографії при будь-якому куті нахилу стола-штатива.
Випромінювач кріпиться над столом та дозволяє виконувати всі види рентгенографічних та рентгеноскопічних досліджень. Положення випромінювача щодо плівки під декою може приймати довільне положення у діапазоні від 115 до 150 см, що дозволяє виконувати знімки з мінімальним геометричним спотворенням.
Підсилювач рентгенівського зображення (ПРЗ) знаходиться разом з екранно-знімальним пристроєм (ЕЗП) під декою стола. Стіл має широкий діапазон просторових переміщень дека. Так само стіл оснащений рентгенопрозорим компресійним тубусом.
Апарат комплектується ПРЗ «АМЕТИСТ» на базі 9-ти або 12-ти дюймового РЕОП з ТВ-системою другого стандарту на базі ПЗЗ-матриці розміром 1024х1024 пікселей. Для досліджень на ПРЗ, лікарю не потрібно виходити з пультової, всі маніпуляції з апаратом можна виконувати дистанційно.
В ПРЗ застосована система шумозаглушення та є можливість запам’ятовування останніх 16 кадрів. Для зменшення променевого навантаження на пацієнта, при проведенні рентгеноскопічних досліджень в апараті реалізований режим «пульс-флюоро».
Цифрові можливості апарату реалізуються в повному обсязі на автоматизованому робочому місці лікаря-рентгенолога та дає можливість зберігати та обробляти рентгенівські зображення та потокове відео, збільшувати зображення області що цікавить лікаря та вести електронний архів даних. Основою АРМ є сучасний комп’ютер, оснащений системою введення та оцифровки аналогового рентгенівського зображення «АКОРД».
В апараті встановлений рентгеноекспонометр з іонізаційною камерою. У комплект входить пристрій живлення «КРАС 30/50» з набором убудованих програм орган-автоматики.
-
Пристрій живлення:Пристрій живлення
-
Частота перетворення:400 кГц
-
Розмір використаних касет:від 18 х 24 см до 35 х 43 см
-
Томографія:так
-
Фокусна відстань:115-150 см
-
Екранознімальний пристрій:функція поділу касети

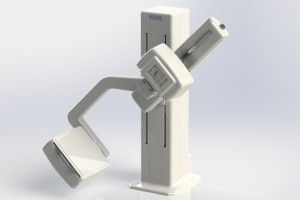

Якісне рентгенівське обстеження є обов’язковою умовою вчасного та уcпішного лікування значної кількості найрізноманітніших хвороб. Рентгенодіагностичний комплекс на два робочі місця «МЕДИКС» дозволяє здійснювати більшість видів рентгенографічних досліджень та отримувати високоякісні рентгенівські зображення м'яких тканин і кісткових структур пацієнта в положенні стоячи, сидячи й лежачи, а також проводити масову флюорографію органів грудної клітини пацієнтів для виявлення тонких структур легеневої тканини, мікрозапалень та інших новоутворень. Добре продумана ергономіка полегшує й значно прискорює процес дослідження.
Застосування цифрового малодозового приймача рентгенівського зображення дозволяє суттєво знизити променеве навантаження на пацієнтів та водночас гарантує високу ефективність досліджень. І все це - при значній економії коштів, яка досягається за рахунок відсутності необхідності використання рентгенівської плівки та фотореактивів, що, в свою чергу, також суттєво підвищує пропускну здатність рентгенодіагностичного кабінету.
«МЕДИКС» містить у собі:
- Стійку для рентгенографії з електромеханічним приводом вертикального переміщення й повороту траверси з фокусною відстанню, що змінюється;
- Приймач малодозовий для цифрової реєстрації рентгенівського зображення із просторовою розрізнювальною здатністю 4,0 пар ліній/мм;
- Рентгенівський випромінювач із рентгенівською трубкою;
- Високочастотний пристрій рентгенівського живильння з мікропроцесорним керуванням (застосування даного пристрою дозволяє знизити пульсації напруги на рентгенівській трубці й підвищити точність підтримки анодної напруги до 2% при дії всіх дестабілізуючих факторів, що, в свою чергу, суттєво збільшує термін її експлуатації, радіаційний вихід та значно поліпшує якість рентгенівського випромінювання);
- Рентгенографічний стіл на колесах для здійснення знімків пацієнтів у положенні лежачи.
Рентгенодіагностичний комплекс «МЕДИКС» дозволяє проводити рентгенографічні обстеження наступних органів:
- Органів грудної клітини;
- Органів черевної порожнини;
- Верхніх кінцівок;
- Проксимального відділу плечової кістки й плечового поясу;
- Нижніх кінцівок;
- Проксимального відділу стегнової кістки й стегнового поясу;
- Шийного й грудного відділу хребта;
- Поперекового відділу хребта, хрестця й куприка;
- Кісток грудної клітини;
- Кісток мозкового черепа;
- Кісток лицьового черепа;
- Придаткових пазух носа й скроневих кісток;
- Рентгенографію в педіатрії – обстеження органів грудної клітини, кісткової системи й органів черевної порожнини в дітей.
У базову комплектацію апарата «МЕДИКС» входять автоматизовані робочі місця рентген-лаборанта та лікаря-рентгенолога, обладнані сучасними комп'ютерами із спеціальним програмним забезпеченням, яке дозволяє керувати рентгенографічним апаратом, отримувати й обробляти знімки, вести електронну базу даних пацієнтів та створювати архіви рентгенограм на DVD-дисках. Дане програмне забезпечення може з легкістю інтегруватися в існуючі інформаційні системи лікувальних закладів.
- Як безкабінний флюорограф для проведення масової флюорографії грудної клітини пацієнтів. Обстеження проводяться в положенні стоячи в прямій та бічний проекціях для виявлення тонких структур легеневої тканини, мікрозапалень та інших новоутворень, які вимагають зображення високої якості.
- Як рентгенографічний апарат з високоякісними цифровими знімками м'яких тканин пацієнтів у положенні стоячи або сидячи.
- сучасним комп'ютером й монітором,
- джерелом безперебійного енергоживлення,
- офісним столом й кріслом,
- програмою для керування рентгенографічним апаратом та базою даних,
- лазерним принтером для друку періодичних звітів,
- медичним термографічним принтером або мультиформатною камерою.
- Стійка з електромеханічним приводом вертикального переміщення;
- Рентгенівська трубка з обертовим анодом 15-40БД 46-150 М;
- Високочастотний пристрій рентгенівського живлення;
- Робоче місце лікаря-рентгенолога;
- Робоче місце рентген-лаборанта.
